UJIAN LITAR MATI PEPASANGAN

ELEKTRIK SATU FASA

TUJUAN : Kertas penerangan ini menerangan tentang ujian litar mati pepasangan elektrik satu fasa yang perlu dilakukan setelah sesuatu pemasangan selesai dilakukan.

PENERANGAN :

Pengenalan kepada ujian litar mati satu fasa

Pepasangan satu fasa mestilah diperiksa dan diuji bagi memastikan pemasangan mematuhi piawaian keselamatan dan menggunakan bahan-bahan atau kelengkapan yang ditetapkan. Piawaian yang mesti dicapai adalah diliputi oleh Peraturan IEC, Peraturan Suruhanjaya Tenaga, Peraturan Jabatan Kerja Raya, Piawaian British (BS) dan Piawaian Malaysia (MS).

Ujian litar mati pemasangan elektrik dijalankan bagi memastikan pedawaian telah dilakukan mengikut peraturan dan pemasangan dapat berfungsi dengan betul dan selamat digunakan. Ujian ini perlu dijalankan kepada pemasangan-pemasangan berikut:-

i. Pemasangan baru.

ii. Pemasangan penambahan atau pengubahsuaian.

iii. Pemasangan sedia-ada.

iv. Ujian di atas permintaan pengguna atau arahan. Ini biasanya apabila berlaku kerosakan terhadap pemasangan.

v. Ujian untuk proses kemasukan borang kepada TNB.

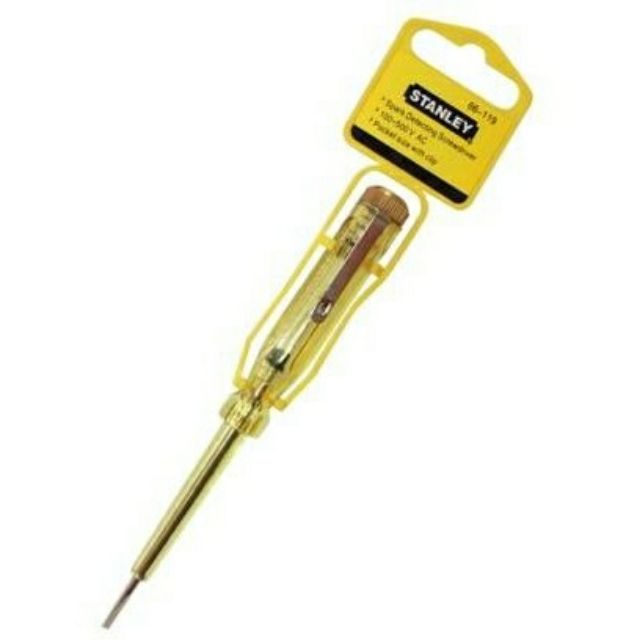

Test Pen

1. Kaedah dan jenis pengujian.

Ujian litar mati yang dilakukan tidak menjamin pemasangan dapat digunakan dengan selamat sepanjang hayat. Oleh itu, ia perlu diuji dari masa kesemasa mengikut tempoh yang ditetapkan. Sekiranya keputusan ujian tidak mencapai atau memenuhi syarat-syarat yang dikehendaki, kerja penyenggaraan atau penggantian perlu dilakukan.

Tempoh pengujian sesuatu pemasangan bergantung kepada jenis pendawaian, tempat pendawaian dan pembekal tenaga elektrik. Secara umumnya, tempoh pemeriksaan sesuatu pemasangan elektrik pengguna adalah seperti berikut:-

JENIS PEMASANGAN	TEMPOH PEMERIKSAAN
Pemasangan Domestik	5 tahun
Pemasangan Pertanian	3 tahun
Pemasangan Sementara	3 bulan
Pemasangan Penggera Kebakaran	1 tahun
Pemasangan Penggera Kecemasan	Tidak ditetapkan
Pemasangan Panggung	1 tahun
Pemasangan Stesyen Minyak	1 tahun
Pemasangan Masjid / Gereja	Setiap 2 tahun pertama Setiap tahun jika melebihi 5 tahun
Pemasangan Kedai Dobi	1 tahun
Pemasangan Industri	Kerap-kali

Ujian litar mati perlu dilakukan sebelum dimasukkan bekalan elektrik. Ujian ini dibahagikan kepada dua kategori iaitu pemeriksaan penglihatan dan ujian menggunakan peralatan pengujian.

1.1 Pemeriksaan Penglihatan.

Pemeriksaan penglihatan adalah pemeriksaan yang dilakukan dengan mata kasar (visual test) bagi memastikan:-

i. Bahan-bahan dan kelengkapan pemasangan dipasang mengikut piawaian yang ditetapkan (Piawaian BS/ Piawaian MS).

ii. Pemasangan dijalankan mengikut Peraturan IEE/Suruhanjaya Tenaga/ JKR.

iii. Tiada kerosakan yang nyata pada pemasangan atau kelengkapan elektrik.

iv. Penyambungan kabel ke alatlengkap pendawaian dilakukan betul dan sempurna.

v. Tanda pengenalan kabel dilakukan dengan sempurna dan betul.

vi. Penggunaan jenis dan saiz kabel yang sesuai.

vii. Alat pemencilan dan perlindungan yang betul digunakan.

viii. Bahagian-bahagian pemasangan dilabelkan dengan betul.

ix. Papantanda notis yang sesuai disediakan.

x. Gambarajah dan arahan diletakkan ditempat yang sesuai.

xi. Perlindungan sentuhan terus kabel disediakan dengan betul samada secara penebatan, penutup atau penahan, hadangan dipasang pada ketinggian yang sesuai dan betul.

xii. Setiap sambungan pada pengalir kabel mestilah betul serta kuat dan kukuh dari segi mekanikal dan elektrikal.

xiii. Setiap pengalir kabel mestilah dibuat tanda pengenalan terutamanya pada pendawaian tiga fasa

xiv. Semua kabel dan peralatan mestilah dipasang di tempat-tempat yang tidak terdedah dan yang boleh membahayakan keadaan.

xv. Pemilihan saiz kabel, penebat, kapasiti membawa arus dan susutan voltan hendaklah diberi perhatian.

i. Sambungan suiz kutub tunggal ke pangalir fasa sahaja.

ii. Sambungan yang betul ke atas soket, pemegang lampu dan alat-alat kawalan yang lain.

iii. Semua alat-alat yang digunakan seperti suis, soket, fius dan lain-lain mestilah diluluskan oleh Pengerusi Suruhanjaya Tenaga dan Sirim.

iv. Beban bagi sesuatu litar hendaklah diberi perhatian, contohnya bilangan point bagi sesuatu litar.

v. Konduktor Bumi.

a) Perlindungan mekanikal.

b) Perlindungan dari karat.

c) Sambungan yang kuat ke elektrod bumi.

d) Mengikut saiz.

i. Elektrod Bumi

a) Saiz dan ukuran panjang.

b) Jenis bahan.

c) Kotak bumi (kebuk bumi).

d) Label amaran.

ii.Tanda-tanda amaran dan pengenalan:

i. Label pada suis gear dan gear kawalan.

ii. Pengenalan pada konduit dan trunking dengan cat bewarna oren.

iii. Tanda amaran kehadiran voltan 240V atau 415V.

iii.Kaedah perlindungan daripada sentuhan terus:

a) Perlindungan dengan halangan.

b) Perlindungan dengan mengelak jangkauan.

c) Perlindungan dengan bahan bukan pengalir.

d) Perlindungan dengan penahan dan penutup.

e) Perlindungan dengan penebatan ke atas bahagian-bahagian hidup.

1.2 Ujian menggunakan peralatan pengujian

Mengikut Peraturan IEC, semua pemasangan elektrik perlulah dilakukan ujian-ujian berikut:-

i. Ujian Kekutuban (Polarity Test).

ii. Ujian Rintangan Penebatan (Insulation Resistance Test).

iii. Ujian Keterusan Litar Gelang (Continuity of Ring Circuit).

Ujian-ujian ini hendaklah dijalankan mengikut susunan aturan yang telah dinyatakan. Ini adalah untuk mengelakkan bahaya kepada penguji litar.

Umpamanya jika ujian keberkesanan pembumian dijalankan dahulu, dan andaikan penebatan antara pengalir fasa dengan bumi tidak baik, bendakerja logam akan mengalirkan arus elektrik. Dengan ini apabila penguji litar menyentuh bahagian ini, ia akan mengalami renjatan elektrik.

Selain daripada ujian-ujian ini, terdapat beberapa ujian yang boleh dilakukan pada pemasangan elektrik (bergantung kepada keadaan dan jenis peralatan elektrik). Diantaranya adalah Ujian Turutan Fasa (Phase Sequence Test), Ujian Kekutuban Bekalan (Power Supply Polarity Test), Ujian Penentuan Punca Lilitan Motor (Motor Winding Tets) dan sebagainya.

1.2.1 Ujian Kekutuban.

Ujian kekutuban dilakukan bagi menentukan semua fius/ MCB hanya disambungkan kepada pengalir fasa, semua suis dan alat kawalan kutub tunggal dipasang pada pengalir fasa, sesentuh tepi pemegang lampu jenis sekeru disambungkan pada pengalir nuteral dan sambungan pada soket-alir-keluar dari kotak fius agihan betul pada tempatnya.

Kekutuban yang salah boleh mendatangkan bahaya kepada pengguna kerana peralatan elektrik atau alat perlindungan tidak dapat berfungsi dengan berkesan. Umpamanya satu pemasangan lampu mempunyai kekutuban yang salah (pengalir hidup disambungkan kepunca lampu tanpa melalui suis). Dalam keadaan ini, lampu masih dapat dikawal sedangkan pengaliran arus tidak dapat dikawal oleh suis. Sekiranya kerja penyenggaraan lampu dilakukan dan pengalir hidup disentuh, ia akan terkena renjatan elektrik.

Ujian kekutuban ini boleh dilakukan dengan dua kaedah iaitu kaedah pengujian litar mati dan kaedah litar hidup.
