Contoh Soalan Pemasangan Kawalan Motor & Motor 1 Fasa

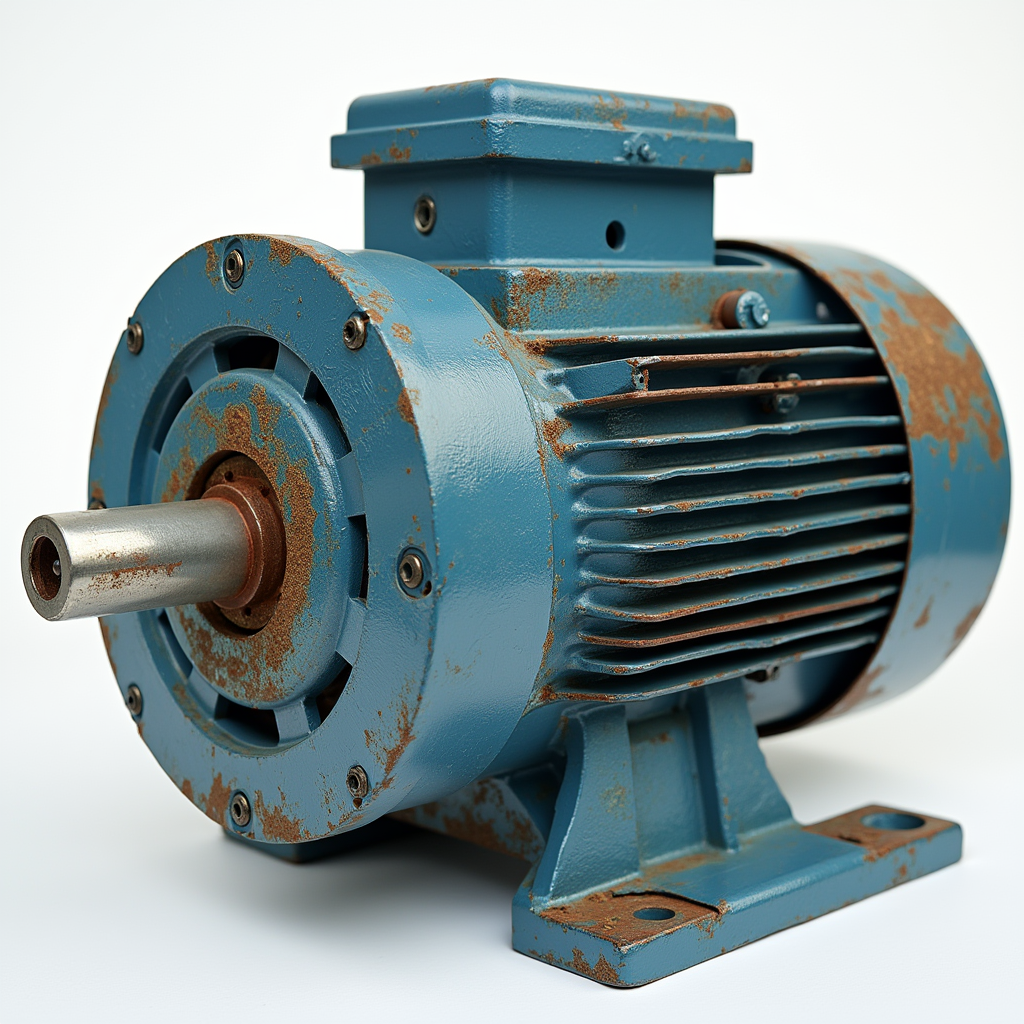

1. Soalan: Apakah fungsi utama motor 1 fasa dalam sistem elektrik domestik?

Jawapan:
Motor 1 fasa digunakan dalam sistem elektrik domestik untuk menjalankan pelbagai peralatan dan mesin yang memerlukan bekalan kuasa tunggal. Fungsi utamanya adalah untuk menukar tenaga elektrik kepada tenaga mekanikal yang diperlukan untuk menggerakkan peralatan seperti kipas, pam air, dan mesin basuh. Motor ini beroperasi dengan menggunakan arus ulang alik satu fasa yang biasa terdapat dalam bekalan elektrik domestik.

Skema Jawapan:

• Menukar tenaga elektrik kepada tenaga mekanikal.
• Digunakan dalam peralatan rumah tangga seperti kipas, pam air, dan mesin basuh.
• Menggunakan arus ulang alik satu fasa.

Contoh Soalan Pemasangan Kawalan Motor & Motor 1 Fasa

2. Soalan: Jelaskan perbezaan antara motor arus terus (DC) dan motor arus ulang alik (AC).

Jawapan:
Motor arus terus (DC) beroperasi dengan arus elektrik yang mengalir dalam satu arah sahaja. Ia memerlukan komutator dan berus untuk menukar arah arus dalam rotor, membolehkan kawalan kelajuan yang tepat dan tork yang tinggi pada kelajuan rendah. Sebaliknya, motor arus ulang alik (AC) beroperasi dengan arus elektrik yang berubah arah secara berkala. Motor AC biasanya tidak memerlukan komutator atau berus, menjadikannya kurang memerlukan penyelenggaraan dan lebih stabil untuk aplikasi yang memerlukan operasi berterusan.

Skema Jawapan:

• Motor DC: Menggunakan arus terus, memerlukan komutator dan berus, kawalan kelajuan yang tepat, tork tinggi pada kelajuan rendah.
• Motor AC: Menggunakan arus ulang alik, tidak memerlukan komutator atau berus, lebih stabil, sesuai untuk operasi berterusan.

3. Soalan: Apakah komponen utama dalam sistem kawalan motor dan apakah fungsinya?

Jawapan:
Komponen utama dalam sistem kawalan motor termasuk:

1. Pencetus (Contactor): Digunakan untuk menghidupkan dan mematikan motor secara automatik.
2. Suis Pemutus Litar (Circuit Breaker): Melindungi motor daripada kerosakan akibat lebihan beban atau pendek arus.
3. Relay Termal (Thermal Relay): Melindungi motor daripada kepanasan berlebihan dengan memutuskan sambungan elektrik apabila suhu melebihi had.
4. Pengawal Kelajuan (Speed Controller): Mengubah kelajuan motor mengikut keperluan aplikasi.
5. Suis Had (Limit Switches): Mengawal pergerakan motor dalam julat tertentu dan menghentikan motor apabila mencapai kedudukan tertentu.

Skema Jawapan:

• Pencetus: Menghidupkan dan mematikan motor.
• Suis Pemutus Litar: Melindungi daripada lebihan beban/pendek arus.
• Relay Termal: Melindungi daripada kepanasan berlebihan.
• Pengawal Kelajuan: Mengubah kelajuan motor.
• Suis Had: Mengawal pergerakan dalam julat tertentu.

4. Soalan: Apa langkah-langkah penting dalam pemasangan motor 1 fasa?

Jawapan:
Langkah-langkah penting dalam pemasangan motor 1 fasa termasuk:

1. Persediaan: Periksa motor dan komponen, serta rujuk manual pemasangan.
2. Pemasangan Motor: Pasang motor ke kaki pemasangan, sambungkan kabel ke terminal motor, dan sambungkan kapasitor jika ada.
3. Pemasangan Kawalan Motor: Pasang pencetus, suis pemutus litar, relay termal, dan pengawal kelajuan.
4. Ujian dan Penyelarasan: Uji sistem, laraskan pengawal kelajuan, dan periksa keselamatan.

Skema Jawapan:

• Persediaan: Periksa motor dan komponen, rujuk manual.
• Pemasangan Motor: Pasang motor, sambungkan kabel, sambungkan kapasitor.
• Pemasangan Kawalan: Pasang pencetus, suis pemutus litar, relay termal, pengawal kelajuan.
• Ujian dan Penyelarasan: Uji sistem, laraskan kelajuan, periksa keselamatan.

5. Soalan: Mengapa kapasitor penting dalam motor 1 fasa dan bagaimana ia berfungsi?

Jawapan:
Kapasitor penting dalam motor 1 fasa kerana ia membantu meningkatkan tork permulaan motor dan memastikan operasi yang lebih lancar. Kapasitor berfungsi dengan menyediakan arus awal tambahan untuk motor ketika mula beroperasi, yang diperlukan untuk mengatasi inersia dan memulakan putaran rotor. Tanpa kapasitor, motor 1 fasa mungkin sukar untuk memulakan atau mungkin mengalami tork permulaan yang rendah.

Skema Jawapan:

• Fungsi: Meningkatkan tork permulaan motor.
• Cara Berfungsi: Menyediakan arus awal tambahan untuk memulakan putaran rotor.

6. Soalan: Apakah peranan pencetus dalam sistem kawalan motor dan bagaimana ia berfungsi?

Jawapan:
Pencetus berperanan sebagai suis utama dalam sistem kawalan motor. Ia menghidupkan dan mematikan motor berdasarkan isyarat kawalan. Pencetus berfungsi dengan menggunakan gegelung elektromagnetik yang menggerakkan lengan untuk membuka atau menutup sambungan elektrik. Apabila gegelung diberi isyarat kawalan, ia menarik lengan untuk menyambungkan atau memutuskan aliran elektrik kepada motor.

Skema Jawapan:

• Peranan: Suis utama untuk menghidupkan dan mematikan motor.
• Fungsi: Menggunakan gegelung elektromagnetik untuk menggerakkan lengan, membuka atau menutup sambungan elektrik.

7. Soalan: Bagaimana suis pemutus litar melindungi motor daripada kerosakan?

Jawapan:
Suis pemutus litar melindungi motor daripada kerosakan dengan memutuskan sambungan elektrik apabila berlaku lebihan beban atau pendek arus. Apabila arus melebihi had yang ditetapkan, suis pemutus litar akan secara automatik memutuskan sambungan elektrik untuk mengelakkan kerosakan pada motor dan sistem elektrik. Ini mencegah risiko kebakaran atau kerosakan yang lebih serius akibat arus yang tidak terkawal.

Skema Jawapan:

• Fungsi: Memutuskan sambungan elektrik apabila berlaku lebihan beban atau pendek arus.
• Kelebihan: Melindungi motor dan sistem elektrik daripada kerosakan, risiko kebakaran.

8. Soalan: Apakah langkah-langkah yang perlu diambil untuk memastikan keselamatan semasa pemasangan motor 1 fasa?

Jawapan:
Langkah-langkah keselamatan semasa pemasangan motor 1 fasa termasuk:

1. Matikan Kuasa: Sentiasa matikan kuasa sebelum melakukan pemasangan untuk mengelakkan kejutan elektrik.
2. Gunakan Alat Perlindungan: Pakai alat perlindungan seperti sarung tangan dan kaca mata keselamatan.
3. Ikut Kod Warna Kabel: Pastikan sambungan kabel dilakukan mengikut kod warna yang betul.
4. Rujuk Manual: Ikuti arahan dalam manual pengguna dan pemasangan untuk memastikan kerja dilakukan dengan betul dan selamat.

Skema Jawapan:

• Matikan Kuasa: Elakkan kejutan elektrik.
• Gunakan Alat Perlindungan: Sarung tangan, kaca mata keselamatan.
• Ikut Kod Warna Kabel: Untuk mengelakkan kekeliruan.
• Rujuk Manual: Ikuti arahan pemasangan.

9. Soalan: Jelaskan bagaimana relay termal melindungi motor dan bagaimana ia berfungsi.

Jawapan:
Relay termal melindungi motor daripada kepanasan yang berlebihan. Ia berfungsi dengan mengesan suhu motor melalui elemen termal yang terdedah kepada perubahan suhu. Apabila suhu melebihi had selamat, relay termal akan memutuskan sambungan elektrik kepada motor untuk mengelakkan kerosakan akibat kepanasan. Setelah suhu turun ke tahap selamat, relay termal boleh mengembalikan sambungan elektrik kepada motor.

Skema Jawapan:

• Fungsi: Melindungi motor daripada kepanasan berlebihan.
• Cara Berfungsi: Mengesan suhu, memutuskan sambungan elektrik apabila suhu melebihi had, dan memulihkan sambungan apabila suhu turun.

10. Soalan: Apa yang perlu dilakukan jika motor 1 fasa tidak berfungsi selepas pemasangan?

Jawapan:
Jika motor 1 fasa tidak berfungsi selepas pemasangan, langkah-langkah berikut boleh diambil:

1. Periksa Sambungan: Pastikan semua sambungan kabel adalah kemas dan betul.
2. Semak Suis Pemutus Litar: Periksa jika suis pemutus litar telah terputus dan pastikan ia diset semula jika perlu.
3. Uji Kapasitor: Periksa kapasitor untuk memastikan ia berfungsi dengan baik. Jika kapasitor rosak, ia perlu diganti.
4. Periksa Pencetus: Pastikan pencetus berfungsi dengan betul dan tiada kerosakan pada gegelung atau lengan.
5. Rujuk Manual: Ikuti panduan dalam manual untuk penyelesaian masalah atau dapatkan bantuan teknikal jika perlu.

Skema Jawapan:

• Periksa Sambungan: Pastikan sambungan kabel betul.
• Semak Suis Pemutus Litar: Periksa dan set semula jika perlu.
• Uji Kapasitor: Ganti jika rosak.
• Periksa Pencetus: Pastikan berfungsi dengan betul.
• Rujuk Manual: Ikuti panduan atau dapatkan bantuan teknikal.

Semoga soalan-soalan dan jawapan ini membantu anda dalam memahami pemasangan kawalan motor dan motor 1 fasa dengan lebih baik.
